    大功率简化型电解电镀高频开关电源及其控制方法

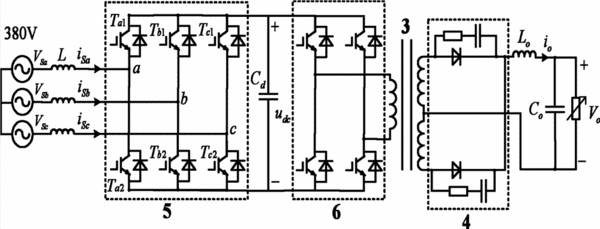

      摘要:本发明公开了一种大功率简化型电解电镀高频开关电源及其控制方法,大功率简化型电解电镀高频开关电源包括基于三相二臂的三相逆变器,由单相半桥逆变器、高频耦合变压器和低压全波整流器串联组成的高频DC/DC变换器,基于三相二臂的三相逆变器由两个开关臂和直流侧两串联电容支路并联组成,单相半桥逆变器由一个开关臂和直流侧两串联电容支路并联组成,两者共用一组直流侧电容,三相逆变器的输入端通过三相电感L与电网相连,三相逆变器的输出端与单相半桥逆变器相连,该开关电源开关器件少、损耗小、效率高、直流电流纹波小,响应速度快、电压电流畸变小,本发明的方法提高了三相逆变器的响应速度,实时了跟踪负载功率的变化。
    • 专利类型发明专利
    • 申请人湖南大学;
    • 发明人罗安;马伏军;谢宁;张寅;王刚;王晓;刘芸;
    • 地址410082 湖南省长沙市麓山南路2号
    • 申请号CN201110163651.9
    • 申请时间2011年06月17日
    • 申请公布号CN102223090B
    • 申请公布时间2012年12月19日
    • 分类号H02M7/12(2006.01)I;H02M7/219(2006.01)I;H02M3/335(2006.01)I;
