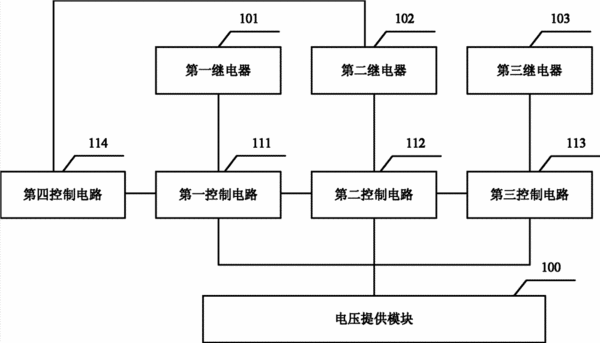

摘要:一种控制继电器开关的装置,包括第一继电器和第一控制电路、第二继电器和第二控制电路、第三继电器和第三控制电路、第四控制电路和电压提供模块;其中电压提供模块提供模拟电压给第一控制电路、第二控制电路和第三控制电路;第一控制电路根据该模拟电压和第四控制电路获得其内部运算放大器的负极电压V1,第二控制器根据该模拟电压获得其内部运算放大器的负极电压V2,第三控制电路根据该模拟电压获得其内部运算放大器的负极电压V3;通过V1、V2和V3分别和该模拟电压控制第一继电器、第二继电器和第三继电器。本发明实施方式将模拟电压通过控制电路为继电器提供高、低电平变换的控制信号,实现了对继电器开关的控制,简化了电路结构。
- 专利类型发明专利
- 申请人北京大华无线电仪器厂;
- 发明人胡建华;高飞;东英华;
- 地址100083 北京市海淀区清河安宁庄东路18号
- 申请号CN201110085654.5
- 申请时间2011年04月06日
- 申请公布号CN102194607B
- 申请公布时间2013年12月11日
- 分类号H01H47/00(2006.01)I;
