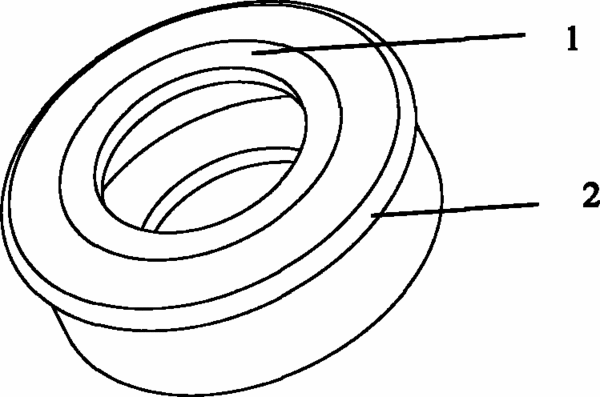

摘要:本发明属于磨削、抛光或刃磨用的工具加工制造领域,具体涉及一种无砟板磨轮的制造方法。无砟板磨轮由钢基体、钎焊合金、金刚石组成,钎焊合金所含成分重量比:Si:10%-20%,Cr:10%-20%,Fe:10%-20%,Co:2%-8%,WC:0.5%-10%,其余为镍,其熔点为950℃,金属粉混匀后加入WC混匀,在磨轮工作面上涂抹上一层胶,将上述钎焊合金粉末洒在胶面上,随后洒上30-50目的金刚石磨粒,钎焊合金用量是金刚石用量的2-4倍,之后放入真空炉分5段加热烧结,最后随炉缓慢冷却至室温出炉。本方法生产的无砟板磨轮,金刚石和基体结合强度高,金刚石受力不易脱落;金刚石热损伤小,不易破碎,寿命长。
- 专利类型发明专利
- 申请人安泰科技股份有限公司;北京安泰钢研超硬材料制品有限责任公司;
- 发明人刘一波;杨合丹;罗晓丽;赵刚;陈哲;
- 地址100081 北京市海淀区学院南路76号
- 申请号CN201010605928.4
- 申请时间2010年12月15日
- 申请公布号CN102172900B
- 申请公布时间2013年01月09日
- 分类号B24D18/00(2006.01)I;B22F7/08(2006.01)I;
