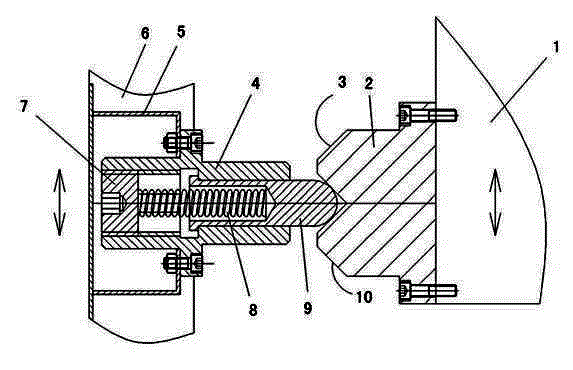

摘要:用于单拉门与床鞍之间的离合机构,在单拉门上安装有插销,在床鞍体上安装有与插销相配的插座;单拉门上固定连接有安装架,在安装架上固定连接有销座,插销位于销座的内腔,插销的右端呈圆滑状并自销座的右端伸出,插销的另一端有挡台卡在销座内的台阶上,在销座的左端有挡件,在挡件与插销之间有弹簧;插座中间有与插销右端相配的插销槽,插销槽的槽边为斜面,在插座上位于插销槽两侧有对称设置的第一斜面和第二斜面。加工工件时,可滑动单拉门使插销滑动至插座上的插销槽内,实现单拉门与鞍床结合,床鞍移动时可带动单拉门一起移动,防止了铁屑的飞溅;拉动单拉门,使插销自插座上的插销槽内滑出即可分离;本离合机构简单,操作容易,安全可靠。
- 专利类型发明专利
- 申请人大连机床集团有限责任公司;
- 发明人冯广超;董建军;赵宏安;孙元元;张洋;
- 地址116000 辽宁省大连市双D港辽河东路100号
- 申请号CN201110093018.7
- 申请时间2011年04月14日
- 申请公布号CN102166661A
- 申请公布时间2011年08月31日
- 分类号B23B25/00(2006.01)I;B23B25/04(2006.01)I;
