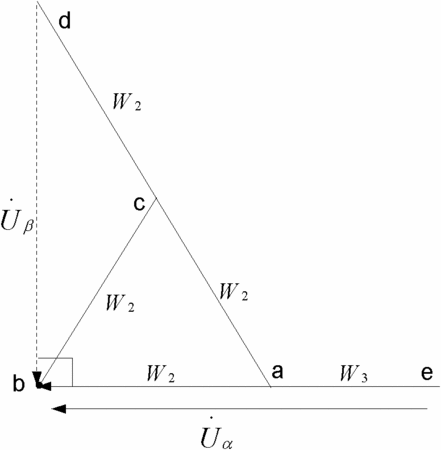

摘要：本发明公开了一种不对称接线平衡变压器及其实现方法，该变压器包括铁芯、一次侧绕组和二次侧绕组，其特征在于，一次侧绕组采用Y型接线，其中性点N允许接地，一次侧匝数均为W1；二次侧绕组中，A相绕组由ea和ab两个绕组组成，B相绕组由bc一个绕组组成，C相绕组由dc和ca两个绕组组成；ab、bc、ca和dc绕组的匝数均为W2，ea绕组的匝数为W3，![]()
ab、ca和ea绕组以a点为公共点连接；ca、bc和dc绕组以c点为公共点连接；ab和bc以b点为公共点连接；2个空载电压Ueb和Udb相等，且相位相差90°。该不对称接线平衡变压器的二次侧采用互不对称的绕组结构，生产实施方便，综合性能优良，结构简单，材料利用率高。
- 专利类型发明专利
- 申请人湖南大学;
- 发明人罗隆福;许志伟;张志文;许加柱;
- 地址410082 湖南省长沙市岳麓区麓山南路2号
- 申请号CN201110025187.7
- 申请时间2011年01月24日
- 申请公布号CN102163493B
- 申请公布时间2012年05月30日
- 分类号H01F27/28(2006.01)I;H01F27/24(2006.01)I;
