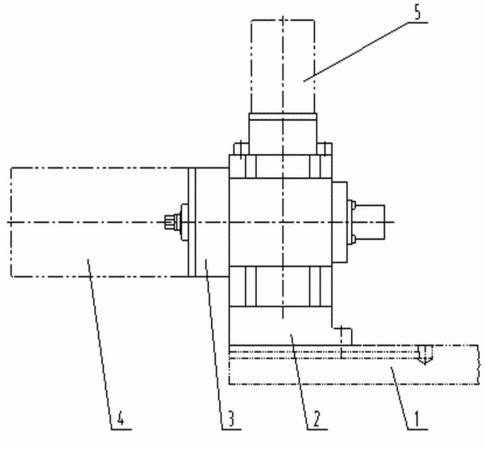

摘要：一种数控车铣复合机床用带Y轴铣削装置，在机床下滑块的后端装有立柱，立柱内装有与第一驱动电机连接的滚珠丝杠螺母副，立柱左侧配置有沿立柱燕尾导轨面升降的铣头体，铣头体通过螺母座与滚珠丝杠螺母副连接，铣头体内装有与第二驱动电机连接的铣头主轴，铣头主轴前端装有通用铣夹头。本发明结构合理，操作方便，Y轴参与机床联动加工，通过四轴联动可以加工出复杂工件，特别是对于较长的轴类零件（长度2000mm以上的轴类），带有螺旋槽或其他特殊曲线槽的零件，通过一次装夹可完成零件的车铣复合加工，极大地提高了加工效率，改善了零件的加工精度。
- 专利类型发明专利
- 申请人长沙金岭机床有限责任公司;
- 发明人董大华;张群英;廖朝洋;盛青毅;
- 地址410205 湖南省长沙市河西麓谷大道628号
- 申请号CN201110031488.0
- 申请时间2011年01月29日
- 申请公布号CN102152119A
- 申请公布时间2011年08月17日
- 分类号B23P23/02(2006.01)I;B23Q5/02(2006.01)I;
