  • 教育装备采购网首页 > 知识产权 > 专利 > CN102128285A

    一种气体比例配比阀、多元气体比例配比组合阀以及气体混配系统

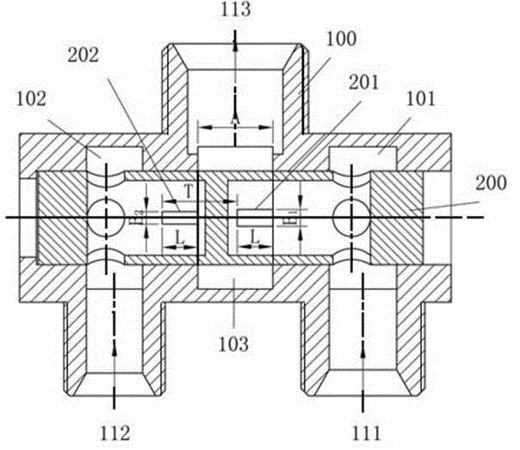

      摘要:本发明公开了一种气体比例配比阀、多元气体比例配比组合阀以及气体混配系统,其中配比阀由同轴中心贯通的三腔阀体与设有流量控制通道阀芯组成,阀芯在阀体内腔内移动,实现混合气浓度与阀芯位移间具有完全的线性关系。多元气体比例配比组合阀由多个气体比例配比阀组成,其中所有的主进气口连通,所有的混合气体出口连通,辅气从各自的辅进气口进入。气体混配系统中包括上述气体比例配比阀或多元气体比例配比组合阀。本发明通过阀体和阀芯的简单结构的组合,阀芯中主、辅控制通道出口宽度与所需配比气体密度的匹配,勿需气体分析仪,仅用一个旋钮控制即可得到高精度的二元及多元混合气体,具有很高实用价值,可广泛运用于混合气体配比行业中。
    • 专利类型发明专利
    • 申请人捷锐企业(上海)有限公司;
    • 发明人胡跃钢;缪立峰;
    • 地址201600 上海市松江区玉树路225号
    • 申请号CN201010542006.3
    • 申请时间2010年11月12日
    • 申请公布号CN102128285A
    • 申请公布时间2011年07月20日
    • 分类号F16K11/06(2006.01)I;F16K11/22(2006.01)I;F16K37/00(2006.01)I;
