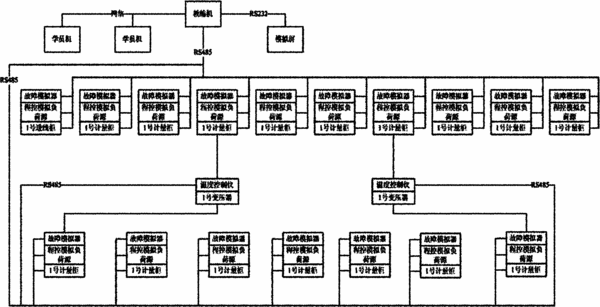

摘要：本发明提供了一种配电室安全仿真实训系统，包括教练机、学员机、高压单元、低压单元、变压器单元、程控模拟负荷源组、故障模拟器单元，所述程控模拟负荷源组，包括若干程控模拟负荷源，程控模拟负荷源的电压输出与高压单元各柜中的二次回路进线端对应连接，其各组电流输出通过电流互感器与高压单元各柜中的二次输出对应连接，程控模拟负荷源的电压输出与相应低压出线柜的二次回路进线端对应连接，其各组电流输出与低压单元各柜中的各组电流互感器的二次输出对应连接；故障模拟器电路、程控模拟负荷源组、模拟屏单元分别通过通信线路与教练机通讯接口连接，学员机通过网络与教练机连接。本发明的系统引入了安全的电压，可以保障学员的安全操作。
- 专利类型发明专利
- 申请人北京北研兴电力仪表有限责任公司;内蒙古电力学校;
- 发明人王晨;曹云;赵颖;孙华;江晓林;王雪山;刘静莎;王冰;徐彩冰;路畅;广晖;
- 地址100191 北京市海淀区花园北路14号计算机一厂院内D座
- 申请号CN201110029125.3
- 申请时间2011年01月26日
- 申请公布号CN102097024A
- 申请公布时间2011年06月15日
- 分类号G09B23/18(2006.01)I;
