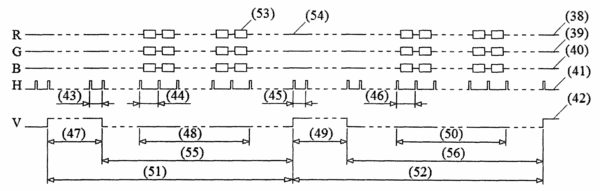

摘要：本发明公开了一种实时图像传输方法，特别涉及一种多路实时图像共享同一传输通道的传输方法。该方法是通过提高点频和重新定义现有传输方法中的行同步(H)信号和场同步(V)信号来实现的，当场同步(V)信号为高时，利用行同步(H)信号传送一个串行码，称之为HV编码，用于标识这一周期内传送的图像帧属于哪一路实时图像；当场同步(V)信号为低时，传送由HV编码所标识的实时图像流的一个图像场的所有扫描行。此方法中的行同步(H)信号和场同步(V)信号既可在并行数据线模式下采用专用的连接线传送，亦可将其正向或反向叠加到图像数据线上传送，或者采用串行数据编码方式将行同步(H)信号、场同步(V)信号及图像数据一起编码传送。
- 专利类型发明专利
- 申请人北京彩讯科技股份有限公司;
- 发明人马运杰;
- 地址100085 北京市海淀区上地三街9号嘉华大厦C座1009室
- 申请号CN200910250318.4
- 申请时间2009年12月03日
- 申请公布号CN102088590A
- 申请公布时间2011年06月08日
- 分类号H04N7/08(2006.01)I;
