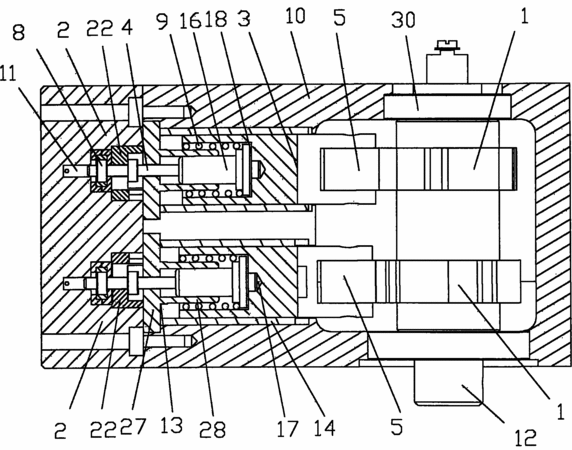

摘要：本发明公开了一种液相色谱高压并联凸轮泵，包括：电机、泵主体、清洗块、凸轮轴、两个圆柱凸轮、两个泵头和两套往复送液机构；每套往复送液机构包括柱塞推杆、柱塞后座、柱塞和滚轮；泵头具有泵室及进液孔和排液孔；柱塞的一端伸入泵头的泵室内，泵头与柱塞之间设有密封圈，柱塞外套设有压缩弹簧，压缩弹簧的后端顶着柱塞后座的轴肩；圆柱凸轮的外圆周上均匀设有N组凸轮曲线，N为大于或等于2的整数，每组凸轮曲线包括上升曲线和下降曲线，两圆柱凸轮相位差的度数为180/N。与现有技术相比，本发明在电机转速、泵每转排量、柱塞直径相同的情况下，柱塞的往返运动频率提高了N倍，减小了液相色谱高压并联凸轮泵工作时的压力脉动。
- 专利类型发明专利
- 申请人江苏同济分析仪器有限公司;
- 发明人汪仁路;
- 地址224001 江苏省盐城市盐都区龙冈凤凰工业园(龙冈凤凰居委会五组)
- 申请号CN201010517680.6
- 申请时间2010年10月25日
- 申请公布号CN102062072A
- 申请公布时间2011年05月18日
- 分类号F04B23/06(2006.01)I;F04B53/00(2006.01)I;
