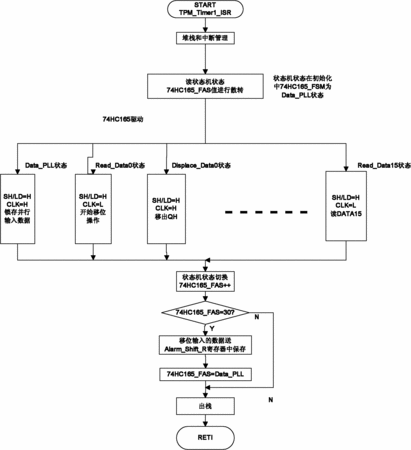

摘要：本发明揭示了一种光电隔离并入串出电路驱动方法，所述方法包括：采用至少一片并入串出扩展IC芯片，使用级连的方式，实现N个开关量的输入；采用中断状态机的方式驱动IC芯片；IC芯片的当前状态值存放在变量FSM中，在IC芯片的初始状态，FSM的初始值为0；每隔设定时长响应一次定时器中断,在中断中各状态处理本状态所需完成的操作并按顺序依次进入下一个状态，共2*N个状态；当进入最后一个状态时，将N个开关量数据存放在一个N位的变量Shift_R中，其每一位对应外部的一个开关量输入，然后将状态变量FSM变为初始状态对应的值。本发明提出的光电隔离并入串出电路驱动方法,采用中断状态机的方式驱动并入串出扩展IC芯片，以保证接口电路的实时控制。
- 专利类型发明专利
- 申请人中达电通股份有限公司;
- 发明人胡祺;周立身;
- 地址201209 上海市浦东新区民夏路238号
- 申请号CN201010558886.3
- 申请时间2010年11月25日
- 申请公布号CN102035536A
- 申请公布时间2011年04月27日
- 分类号H03K19/14(2006.01)I;
