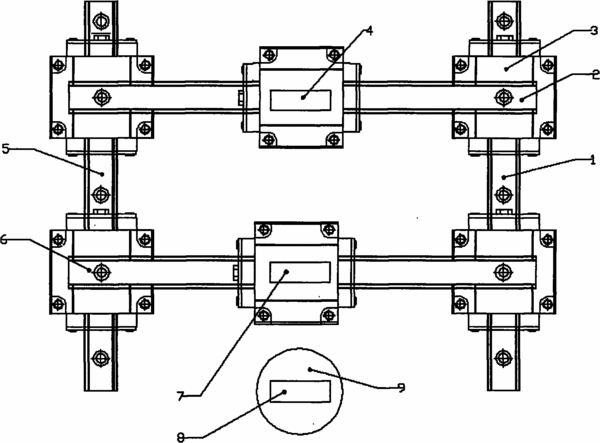

摘要：本发明公开了一种发动机轮系共面度检测机构和方法，发动机曲轴皮带轮外侧设一竖直的基准平面，基准平面上设基准非接触传感器，基准非接触传感器对准发动机曲轴皮带轮；基准平面上部、发动机轮系外侧设两根纵向导轨，还设第一横向导轨，第一横向导轨两端通过滑块与纵向导轨滑动连接，第一横向导轨上设第一滑块，第一滑块上设第一非接触传感器，第一非接触传感器经第一滑块的平面位置调整后对准发动机轮系中的第一皮带轮；第一非接触传感器所在平面与基准平面共面；还包括一控制器，分别与基准非接触传感器和第一非接触传感器信号连接，用于接收来自基准非接触传感器以及第一非接触传感器测得的距离数据，并计算两个距离数据的差值。适用于不同机型发动机轮系共面度检测。
- 专利类型发明专利
- 申请人广西玉柴机器股份有限公司;
- 发明人陈峰;余锦海;陈海;吴凯;杨海;陶正勇;谭伟权;周桂森;刘建飞;宁建明;
- 地址537005 广西壮族自治区玉林市天桥西路88号
- 申请号CN200910114431.X
- 申请时间2009年09月22日
- 申请公布号CN102022991A
- 申请公布时间2011年04月20日
- 分类号G01B21/30(2006.01)I;
