    蜗杆斜齿轮传动机构

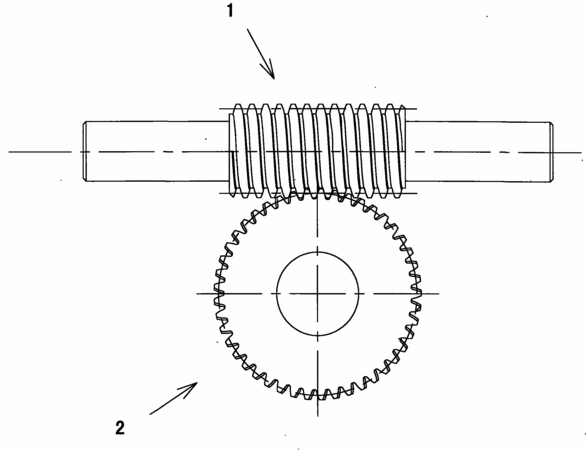

      摘要:本发明公开了一种蜗杆斜齿轮传动机构,包括蜗杆(1)、斜齿轮(2),其特征在于:蜗杆(1)与斜齿轮(2)相啮体,蜗杆(1)的轴心线与斜齿轮(2)的轴心线相垂直设置,所述的蜗杆(1)为渐开线蜗杆,蜗杆(1)的导程角与斜齿轮(2)的螺旋角相等,蜗杆(1)的法向模数与斜齿轮(2)的法向模数相等。具有传动比大、传动平稳、结构紧凑、噪音小,有自锁性等优点。在绝大多数的情况下,都可以替代蜗杆蜗轮传动,可广泛应用于机床的进给箱、溜板箱、变速箱及淬火车的进给箱等传动结构中,实现进给和变速等运动。
    • 专利类型发明专利
    • 申请人大连机床集团有限责任公司;
    • 发明人徐亚明;段桂俊;王燕;刘莹苹;程蓓蓓;
    • 地址116000 辽宁省大连市双D港辽河东路100号
    • 申请号CN201010560760.X
    • 申请时间2010年11月26日
    • 申请公布号CN102022478A
    • 申请公布时间2011年04月20日
    • 分类号F16H1/18(2006.01)I;
