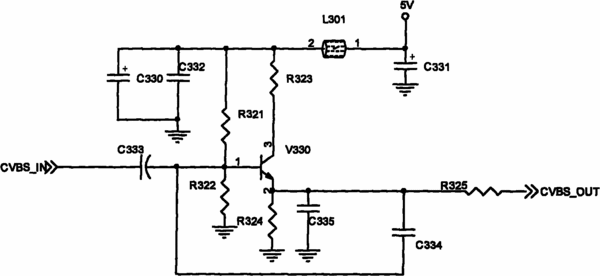

摘要：本发明为解决现有电视机及其他视频解调设备的信号处理通道高频损耗大，难以通过线性波形响应测试的技术问题，提供一种电视亮度通道的高频补偿电路，连接电视信号从射频解调到视频后的输出端，所述高频补偿电路为第一射级跟随器电路，所述第一射级跟随器电路的基极为信号输入端，连接所述电视信号从射频解调到视频后的输出端，所述第一射级跟随器电路的射极为信号输出端，所述第一射级跟随器电路的射极与接地端之间连接设置有第一电容，所述第一射级跟随器电路的射极与基极之间连接设置有第二电容。其有益效果是，通过插入本发明所述射级跟随器电路高频补偿电路，统一了补偿视频信号的高频分量，从而达到了通过亮度通道的线性波形响应的国家标准检测要求，提高了电视图像质量。
- 专利类型发明专利
- 申请人康佳集团股份有限公司;
- 发明人胡鸿;
- 地址518008 广东省深圳市南山区华侨城
- 申请号CN200910109520.5
- 申请时间2009年08月05日
- 申请公布号CN101990056A
- 申请公布时间2011年03月23日
- 分类号H04N5/208(2006.01)I;
