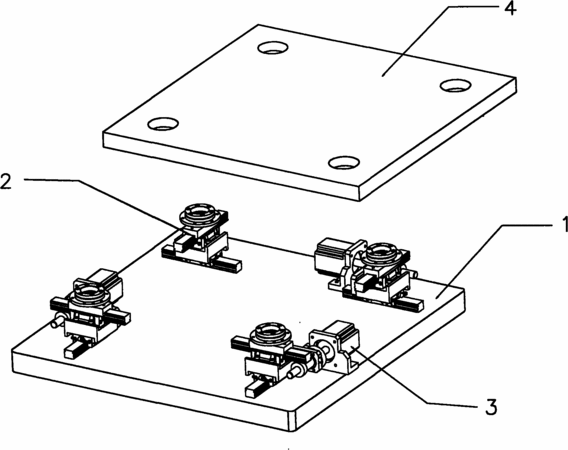

摘要：本发明公开了一种平面任意位置调整平台及使用该平台的全自动视觉印刷机，该平面任意位置调整平台包括底板，在底板上设置四个滑轨模组，滑轨模组有垂直的第一滑轨和第二滑轨，第一滑轨装于底板上，上方连接带滑块的安装座，在安装座上固设第二滑轨，在第二滑轨上连接带滑块的轴承；有相邻的两个滑轨模组的第一滑轨横向设置在底板上，其中一个与横向驱动的马达连接，另两组滑轨模组的第一滑轨纵向设置，均与纵向驱动的马达连接；各马达均通过丝杆传动；在四组轴承顶部连接平台，平台可绕轴承平面旋转，平台支点的旋转与直线运动在同一节点，自由度少，计算简单，使用马达和丝杆传动，使平台位置调整精度高，平台的上下固定连接，牢固稳定。
- 专利类型发明专利
- 申请人东莞市凯格精密机械有限公司;
- 发明人邱国良;
- 地址523785 广东省东莞市东城区光明大道永峰楼四楼
- 申请号CN201010276972.5
- 申请时间2010年09月08日
- 申请公布号CN101979248A
- 申请公布时间2011年02月23日
- 分类号B41F15/16(2006.01)I;B41F15/08(2006.01)I;H05K3/12(2006.01)I;
