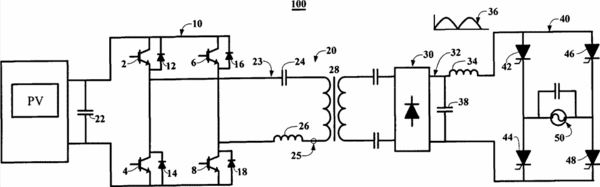

摘要：一种高效的、谐波畸变率低的、大功率光伏并网逆变器(100)，包括：高频逆变器(10)、串联谐振电路(20)、快速不可控整流器(30)和工频逆变器(40)，其中：高频逆变器(10)用于将光伏阵列的电压变换为脉冲电平，串联谐振电路(20)将脉冲电平变换为正弦电压和电流，高频逆变器(20)根据直流跟踪控制输出电平脉冲，使得串联谐振电路(20)的谐振幅度可连续调整，且跟踪整流后的电网电压变化；不可控整流器(30)将不同幅值的正弦电压变换为直流电压，该直流电压跟踪整流后的电网电压变化；工频逆变器(40)在电网电压过零点时切换触发，用于将输出电压跟踪电网电压的变化。该逆变器可用于大规模的光伏发电系统高压并网。
- 专利类型发明专利
- 申请人江苏博纬新能源科技有限公司;
- 发明人王小峰;杨树;蔡鹏;林建波;李桂年;
- 地址210000 江苏省南京市江宁区秣陵街道殷华街50号
- 申请号CN201010500490.3
- 申请时间2010年10月08日
- 申请公布号CN101976965B
- 申请公布时间2013年04月03日
- 分类号H02M7/48(2007.01)I;H02M5/45(2006.01)I;H02M1/12(2006.01)I;
