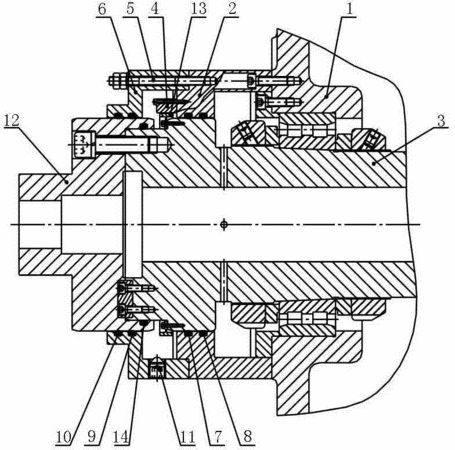

摘要：本发明属于拉床装置技术领域，具体涉及一种数控深孔拉床的圆光栅用防护装置，所述防护装置的读数头安装座作为读数头的安装基面；所述主轴与过渡法兰连接输出动力；所述导向螺杆使密封罩在安装时不会损坏光栅尺；所述读数头安装座、主轴、密封罩、O型密封圈、过渡法兰、组成密封空间提供圆光栅防护；所述排液孔及密封塞排出渗入圆光栅密封空间的润滑液体；所述读数头与光栅尺组成圆光栅检测机构提供闭环检测反馈信号。本发明的防护装置成本低、可靠性好、维护成本低。
- 专利类型发明专利
- 申请人绵阳市维博电子有限责任公司;
- 发明人陈昌金;尹健;景富军;刘玲;石航飞;张玉辉;范华献;吴立良;王新科;谭胜龙;
- 地址621000 四川省绵阳市科创园区创业服务中心
- 申请号CN201010507131.0
- 申请时间2010年10月15日
- 申请公布号CN101972951B
- 申请公布时间2012年12月12日
- 分类号B23Q17/24(2006.01)I;B23D39/00(2006.01)I;B23Q11/00(2006.01)I;
