    一种液压滑阀腔体内部流场压力测量装置

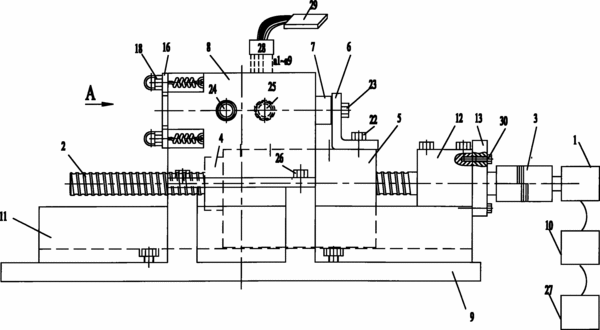

      摘要:本发明公开了一种液压滑阀腔体内部流场压力测量装置,包括:滑阀测压部分,包括阀腔体以及设置在阀腔体内可移动的阀芯;丝杆滑台部分,用于固定阀腔体并控制阀芯在水平方向上直线移动;步进电机控制部分,用于控制阀芯的移动。其中单轴驱动器控制步进电机的旋转;步进电机通过饶性联轴器将旋转运动传递给丝杆,通过滚珠丝杆副的螺旋传动将旋转运动转为直线运动,实现丝杆螺母的直线运动;丝杆螺母通过阀芯连接板将直线运动传递给阀芯;阀腔体有测压孔用于连接压力计。本发明所述的液压滑阀腔体内部流场压力测量装置安全可靠,结构简单,成本低。
    • 专利类型发明专利
    • 申请人南京工业大学;
    • 发明人殷晨波;贾文华;
    • 地址210009 江苏省南京市鼓楼区中山北路200号
    • 申请号CN201010231402.4
    • 申请时间2010年07月20日
    • 申请公布号CN101963538B
    • 申请公布时间2012年02月01日
    • 分类号G01L15/00(2006.01)I;F16K3/314(2006.01)I;F16K31/04(2006.01)I;F16K27/04(2006.01)I;F16K31/50(2006.01)I;
