大型焊接齿轮的加工工艺方法

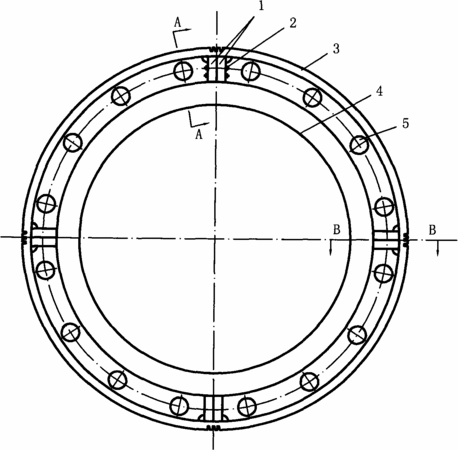

　　摘要：本发明大型焊接齿轮是由齿环和腹板组成，特别是齿环和腹板是焊接连为一体，并且齿环和腹板是由四瓣组成，并采用螺栓通过连接法兰将四瓣齿环和腹板组成一个完整齿轮；制造本齿轮的工艺方法包括以下工艺流程：(1)四块1/4圆腹板的下料拼接对焊、加工坡口；(2)卷制四块1/4圆齿环，拼接为整圆；(3)齿环与腹板配车；(4)将齿环与腹板焊接一体；(5)将齿环、腹板分割成四瓣；(6)每1/4块腹板的两端各焊装连接法兰；(7)粗加工连接法兰后，将四块齿环腹板连接为整圆；(8)粗加工齿环腹板；(9)齿环上粗开齿；(10)拆开整圆，精加工各连接法兰，并再次连接为整圆；(11)立车精加工齿环腹板；(12)精滚齿；本发明解决了国内受材料设备限制，加工大型齿轮困难，费用高，周期长的问题。

专利类型发明专利
申请人华新水泥股份有限公司;
发明人李叶青;李永忠;黄晓理;汤良安;刘传清;胡贞武;普娟;
地址430073 湖北省武汉市洪山区关山二路特1号
申请号CN200910062266.8
申请时间2009年05月27日
申请公布号CN101900196B
申请公布时间2012年03月07日
分类号F16H55/17(2006.01)I;B23K9/235(2006.01)I;B23K9/16(2006.01)I;B23K9/18(2006.01)I;
