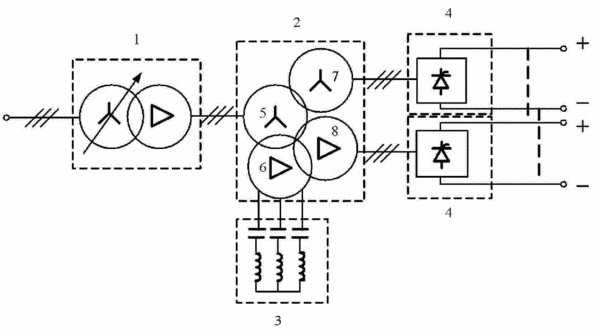

摘要：本发明公开了一种感应与移相整流变压器。其变压器采用三铁心柱结构，每个铁心柱上绕有4个绕组，包括1个交流网侧绕组、1个滤波绕组、1个阀侧星形联接的绕组和1个阀侧三角形联接的绕组，网侧绕组布置在铁心柱最内层，网侧绕组的外层布置滤波绕组，滤波绕组的外层布置阀侧星形联接绕组和阀侧三角形联接绕组，阀侧星形联接绕组和阀侧三角形联接绕组分别与一组6脉波整流器相连。本发明可将变压器的5、7、11、13、17和19次特征谐波电流产生的谐波磁动势相互抵消，从而使得网侧绕组中的电流基本为正弦波，可大大降低网侧绕组及交流网侧其它电力设备的谐波损耗。
- 专利类型发明专利
- 申请人湖南大学;
- 发明人罗隆福;许加柱;张志文;张勋奇;李勇;刘福生;
- 地址410082 湖南省长沙市岳麓区麓山南路2号
- 申请号CN200910311197.X
- 申请时间2009年12月10日
- 申请公布号CN101877271A
- 申请公布时间2010年11月03日
- 分类号H01F27/28(2006.01)I;H01F27/34(2006.01)I;
