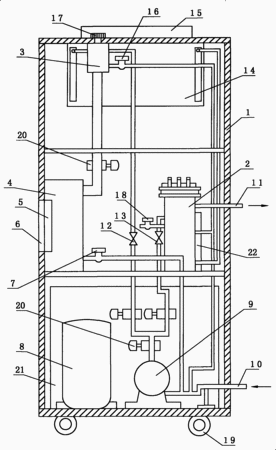

摘要:本发明涉及一种高低温循环装置;高低温循环装置的壳体内设置有加热机构、预冷机构、制冷机构、液体循环机构、控制电路,加热机构含有密闭的加热容器;预冷机构含有预冷冷凝器;制冷机构含有压缩机、制冷冷凝器、储液罐、干燥过滤器、膨胀阀、板换、制冷剂循环管路;液体循环机构含有加液槽、储液槽、油泵、输液管路,加液槽、储液槽、逆止阀、循环液入口、油泵的入液口依次连通,油泵的出液口、预冷通道电磁阀、预冷冷凝器、加热容器依次连通,油泵的出液口、制冷/加热通道电磁阀、板换、加热容器依次连通,加热容器的上部出液口与循环液出口连通;本发明提供了一种温控范围广、功耗低、体积小的高低温循环装置。
- 专利类型发明专利
- 申请人巩义市予华仪器有限责任公司;
- 发明人马首锋;禹殿波;
- 地址451262 河南省巩义市英峪工业区
- 申请号CN201010191432.7
- 申请时间2010年06月04日
- 申请公布号CN101844094B
- 申请公布时间2012年05月09日
- 分类号B01L7/00(2006.01)I;
