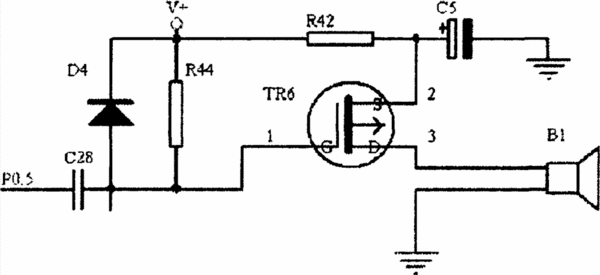

摘要：一种可通过发音音调表示测量值的指夹血氧仪，具有声频处理器。指夹血氧仪具有交流式蜂鸣器。蜂鸣器的声频控制电路包括：MOS场效应晶体管(TR6)，在其栅极(1)和中央处理器(CPU)的输出端口(P0.5)之间串联一耦合电容(C28)；限流电阻(R42)和上拉电阻(R44)，其设置在MOS场效应晶体管(TR6)的栅极(1)和源极(2)之间；肖基特二极管(D4)，其与上拉电阻(R44)并联；电容(C5)，其与MOS场效应晶体管(TR6)的源极(2)连接；以及蜂鸣器(B1)，其与MOS场效应晶体管(TR6)的漏极(3)连接。
- 专利类型PCT发明
- 申请人北京超思电子技术股份有限公司;
- 发明人徐峰;苏厚城;
- 地址100039 北京市海淀区复兴路83号西四楼三层320房
- 申请号CN200780101319.1
- 申请时间2007年11月21日
- 申请公布号CN101842050B
- 申请公布时间2013年05月08日
- 分类号A61B5/145(2006.01)I;
