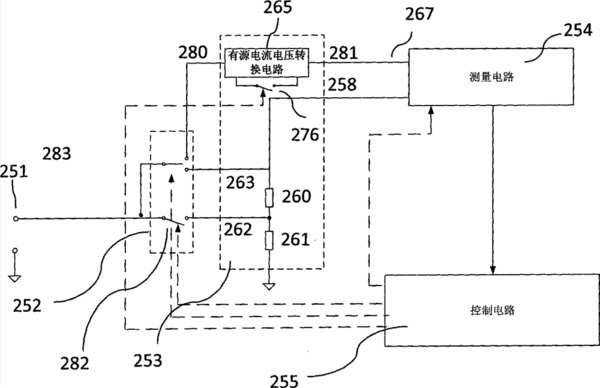

摘要:一种电流测量装置,涉及直流电流测量,包含导入端251、控制部件255、开关部件252、采样部件253、测量部件254。其中,采样部件253具有采样端262、采样端263和采样端280,开关部件252包含用于控制导入端251与采样端262之间的线路的导通或开路的开关282,用于使导入端251与采样端263或采样端280之一导通的开关283。采样部件253包含连接在采样端280和测量部件254之间的电流电压转换电路265,电流电压转换电路265受控制部件255控制,导通或截止。在开关282、283或276变换时,本发明的电流测量装置的导入端251不出现瞬间断路现象,可以有效的保护被测电路,且,控制方法简单,工作稳定。
- 专利类型发明专利
- 申请人北京普源精电科技有限公司;
- 发明人王悦;王铁军;李维森;
- 地址102206 北京市昌平区沙河镇踩河村156号
- 申请号CN200910119838.1
- 申请时间2009年03月19日
- 申请公布号CN101839936B
- 申请公布时间2013年09月25日
- 分类号G01R19/00(2006.01)I;G01R15/09(2006.01)I;
