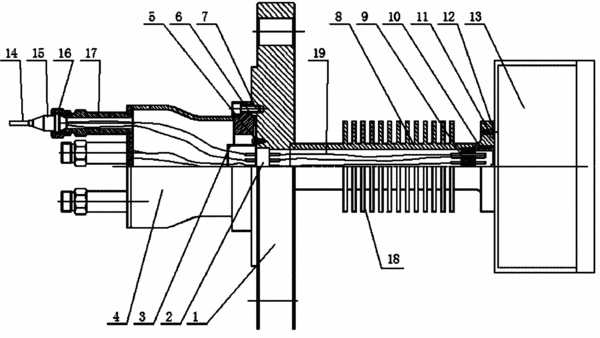

摘要：本发明提供一种适用于高温高压条件的信号连接装置，它在插接保护罩后端固定在法兰盘一侧上，在法兰盘另一侧固定有一个管状支撑件；一个电连接器一放在插接保护罩内、固定在法兰盘上；另一个电连接器二固定在管状支撑件尾端内部；在管状支撑件外围设有散热翅片；在插接保护罩前端面上固定有若干个球头固定连接件，若干个信号线保护管分别连接若干个密封球头，密封球头通过外套螺母固定在球头固定连接件上；若干根信号线依次穿过信号线保护管、球头固定连接件及插接保护罩与电连接器一连接；电连接器一通过若干根导线与电连接器二连接。本发明装置可以长期使用在温度400℃、压力5Mpa的高温高压条件，对工业运行提供有效信息，减小损失。
- 专利类型发明专利
- 申请人北京航天计量测试技术研究所;
- 发明人李晓峰;孙海涛;逯军;任闽;
- 地址100076 北京市丰台区南大红门路1号
- 申请号CN201010152976.2
- 申请时间2010年04月22日
- 申请公布号CN101807750A
- 申请公布时间2010年08月18日
- 分类号H01R11/11(2006.01)I;H01R13/52(2006.01)I;H01R13/40(2006.01)I;
