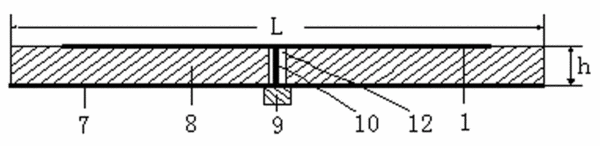

摘要：一种宽带圆极化微带贴片天线，其包括金属辐射单元、平板状绝缘介质基板、接地金属板，平板状绝缘介质基板设于金属辐射单元和接地金属板之间，接地金属板上固定有馈电装置，平板状绝缘介质基上设有馈电孔，馈电孔中设有馈电接脚，金属辐射单元和接地金属板通过馈电接脚相互连接，金属辐射单元采用矩形金属微带贴片形式，馈电点即反馈点处于矩形金属微带贴片的中心线上，矩形金属微带贴片的中心线或对角线位置上设有四个相同的从矩形金属微带贴片边沿向矩形金属微带贴片中心延伸的切口，所述矩形金属微带贴片的两对角位置上设有切角，矩形金属微带贴片中心设有圆孔。本发明结构简单，尺寸较小，宽带宽，制造成本低。
- 专利类型发明专利
- 申请人湖南大学;
- 发明人何怡刚;唐志军;詹杰;
- 地址410082 湖南省长沙市岳麓山湖南大学电气与信息工程学院
- 申请号CN201010145502.5
- 申请时间2010年04月13日
- 申请公布号CN101807748A
- 申请公布时间2010年08月18日
- 分类号H01Q13/08(2006.01)I;
