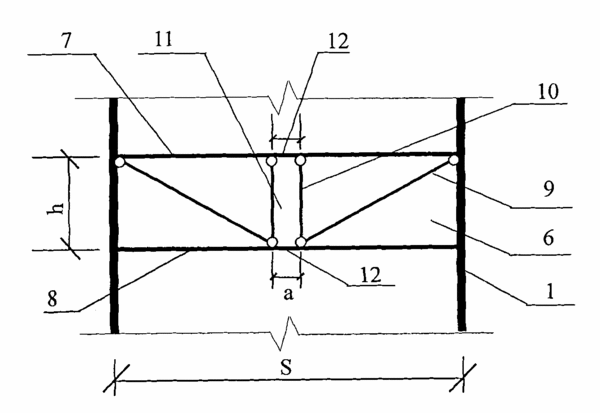

摘要：本发明公开了一种耗能桁架抗侧式垂直升降型高层钢结构立体车库承重结构，其结构两侧立面承受面内水平力的抗侧构件由隔层布置的耗能桁架构成。所述耗能桁架由上、下弦杆和两根竖腹杆、两根斜腹杆构成，所有腹杆均对称布置，桁架高度与结构层高相同，桁架与结构层平齐；所述上、下弦杆均为连续弦杆，其两端与角柱刚接；所述两根竖腹杆垂直于上、下弦杆，两端分别与上、下弦杆铰接，两根竖腹杆间距为1/8～1/4倍桁架高度；斜腹杆一端在上弦杆与角柱的连接节点处铰接，另一端斜向向下在竖腹杆与下弦杆连接节点处铰接；从而在耗能桁架上、下弦杆中部形成一段长度为1/8～1/4倍桁架高度的剪切耗能段。本发明使得结构具有较好的抗震性能与足够的抗侧刚度；同时，桁架的隔层布置，使得车库内机械设备从侧面的吊入安装方便。
- 专利类型发明专利
- 申请人湖南大学;
- 发明人周绪红;贺拥军;许红胜;杨承超;
- 地址410082 湖南省长沙市岳麓山湖南大学土木工程学院
- 申请号CN201010108053.7
- 申请时间2010年02月10日
- 申请公布号CN101775914B
- 申请公布时间2011年03月23日
- 分类号E04H6/18(2006.01)I;E04B1/19(2006.01)I;E04B1/98(2006.01)I;
