    三探头式旋进漩涡流量计

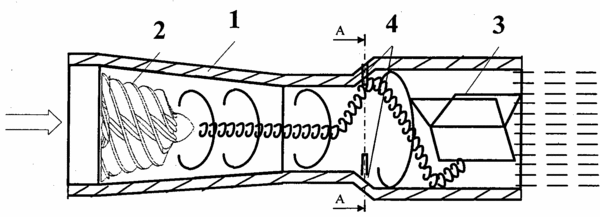

      摘要:一种三探头式旋进漩涡流量计,包括壳体、设置在壳体前端的旋涡发生器以及设置在壳体后端的消旋器,壳体中间检测区内设有三个压电传感器,所述三个压电传感器垂直于管道轴线的旋涡感应截面并固定在壳体上,三个压电传感器依壳体中心轴线互呈120°均匀分布。工作状态下,采用三个互呈120°均匀分布的压电传感器,同时检测流体旋涡进动信号以及管道振动和脉动流噪声信号,根据三路旋涡进动信号之间的固定相位关系以及管道振动和脉动流噪声信号之间的相位关系,通过传感器信号处理电路处理,输出信号变成了原来一个传感器上信号的3倍,在消除管道振动和流体扰动带来的噪声以外,提取旋涡进动有效信号进行频率与速度之间的换算得到所测流量,其强度是每个传感器信号强度的3倍。
    • 专利类型发明专利
    • 申请人浙江苍南仪表厂;
    • 发明人殷兴景;苏中地;章圣意;林新霞;赵周琳;黄米红;
    • 地址325800浙江省苍南县灵溪镇工业示范园区
    • 申请号CN200910157026.6
    • 申请时间2009年12月30日
    • 申请公布号CN101769769A
    • 申请公布时间2010年07月07日
    • 分类号G01F1/32(2006.01)I;
