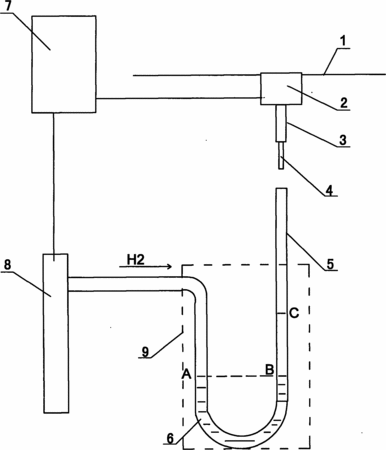

摘要:本发明提供一种变压器油析气性测定用自动读数装置,包括直线电机、温度传感器、注有二甲酸二丁脂的U型量气管、析气电极和计算机,其中直线电机吊装在支撑板上,计算机的控制端分别接直线电机和析气电极,U型量气管置于80℃恒温室内,其特征在于:U型量气管的左支臂水平弯折,与析气电极连接,U型量气管的右支臂垂直向上,温度传感器设置在直线电机的丝杆底端,U型量气管右支臂的管口承接在丝杆的下方,并与丝杆位于同一垂线上。该装置克服了原有析气性测定方法中人工读取液面位置刻度的缺陷,完成了变压器油析气量由人工读数到自动测定的改善,大大提高了读数的准确度,提高了变压器油析气性的自动化水平。
- 专利类型发明专利
- 申请人山东中惠仪器有限公司;
- 发明人毕海成;王志广;许平吉;
- 地址255088 山东省淄博市高新技术产业开发区民福路8号
- 申请号CN201010003866.X
- 申请时间2010年01月08日
- 申请公布号CN101762303A
- 申请公布时间2010年06月30日
- 分类号G01F22/00(2006.01)I;
