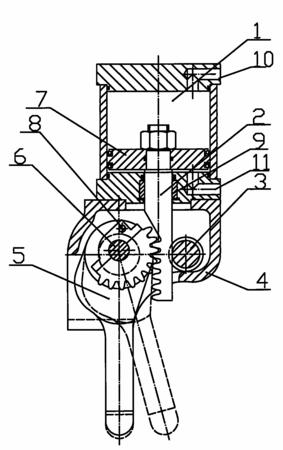

摘要:本发明涉及一种压力机模具夹紧装置,属于压力机技术领域,本发明是对现有模具夹紧机构结构的改进,设计了由油缸或汽缸、传动机构、组合式偏心摆杆构成的全新的自动模具夹紧装置,油缸或汽缸经齿轮齿条机构驱动组合式偏心摆杆转动,进而带动夹紧摆杆张开或闭合一个角度,换模时摆杆下行后张开一个角度,以便卸下模具;装入新的模具时,摆杆闭合一个角度,由于偏心距的存在使摆杆提升一个距离,从而锁紧模具,本发明结构简单合理,加工装配方便,大大提高了更换模具的效率,降低了劳动强度,具有很好的应用前景。
- 专利类型发明专利
- 申请人江苏扬力集团有限公司;
- 发明人梁飞;季雪冬;韦俊;
- 地址225127 江苏省扬州市扬子江中路99号
- 申请号CN200910264885.5
- 申请时间2009年12月25日
- 申请公布号CN101746075A
- 申请公布时间2010年06月23日
- 分类号B30B15/02(2006.01)I;
