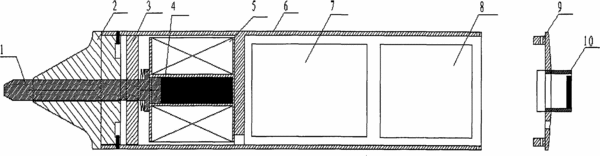

摘要:本发明公开了一种便携式超磁致伸缩震源装置,包括冲击输出杆、导引护头、预压应力调节压板、超磁致伸缩棒、驱动线圈、冲击控制电路、供电模块,冲击控制电路与驱动线圈及供电模块相连,冲击控制电路和供电模块装在外壳内,冲击输出杆依次与导引护头、外壳、后盖连接,冲击输出杆通过导引护头固定,导引护头为锥形圆台结构,导引护头的底面连接在外壳的一端,超磁致伸缩棒与冲击输出杆通过螺旋丝口连接。冲击控制电路置于腔体中部,与驱动线圈及供电模块连接。供电模块置于腔体后端,与驱动线圈及冲击控制电路连接。本发明提高了装置的便携性,减少了充电时间,而且增强了震源信号质量,提高了检测工作效率,便于现场操作和使用。
- 专利类型发明专利
- 申请人武汉中岩科技有限公司;
- 发明人胡纯军;张杰;
- 地址430071 湖北省武汉市武昌区中北路16号津津花园B幢28层8号
- 申请号CN200910063274.4
- 申请时间2009年07月21日
- 申请公布号CN101694973A
- 申请公布时间2010年04月14日
- 分类号H02N2/00(2006.01)I;H02N2/02(2006.01)I;
