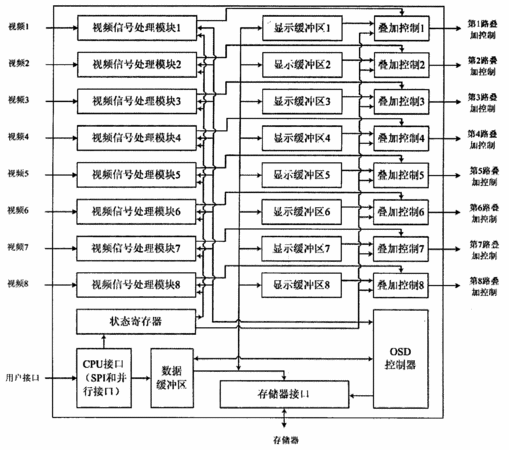

摘要：一种多通道OSD视频叠加控制器，其结构是基于FPGA实现的，包括：CPU接口模块；状态寄存器模块；数据缓冲区模块；多路视频信号处理模块；显示缓冲区模块；多路视频字符/图形叠加控制模块；视频叠加OSD控制器模块和存储器接口模块。本发明的多通道OSD视频叠加控制器，可以同时将任意用户自定义单色字符/图形叠加到多路非同步视频信号中，字符/图形叠加基于位图方式，叠加效果出色、稳定。字符/图形完全由用户自己定义，多路视频叠加只需在用户CPU端配置一片ROM或者FLASH ROM来存储字符/图形，降低了生产成本和使用成本。
- 专利类型发明专利
- 申请人天津天地伟业数码科技有限公司;
- 发明人戴林;高飞;
- 地址300384天津市华苑新技术产业园区华天道3号
- 申请号CN200810054007.6
- 申请时间2008年07月30日
- 申请公布号CN101640768A
- 申请公布时间2010年02月03日
- 分类号H04N5/445(2006.01)I;G09G5/00(2006.01)I;
