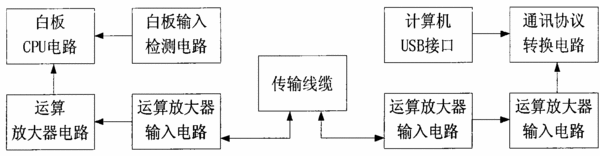

摘要：本发明公开了一种电子白板与计算机数据通讯连接装置，包括：电子白板输入检测电路，电子白板CPU电路，通讯协议转换电路和与计算机连接用的USB接口，对通讯数据进行放大的差分放大器电路、标准网线RJ-45接口和标准网线传输线缆，差分放大器输入电路分别对通讯数据信号进行整形处理后，通过标准网线RJ-45接口和标准网线传输线缆，传输给所述的差分放大器电路，本发明的有益效果是：在本装置中采用了差分放大器，能够抵抗外界电磁感应电压的干扰，并对衰减的电平信号进行放大。将电子白板与计算机之间规定的通讯距离增加到原来的10倍以上，实际测试效果良好。
- 专利类型发明专利
- 申请人天津市华亿捷通科技发展有限公司;
- 发明人周海军;张宇;
- 地址300192天津市红桥区子牙河南路104号
- 申请号CN200910070186.7
- 申请时间2009年08月21日
- 申请公布号CN101640346A
- 申请公布时间2010年02月03日
- 分类号H01R13/66(2006.01)I;H01R31/06(2006.01)I;
