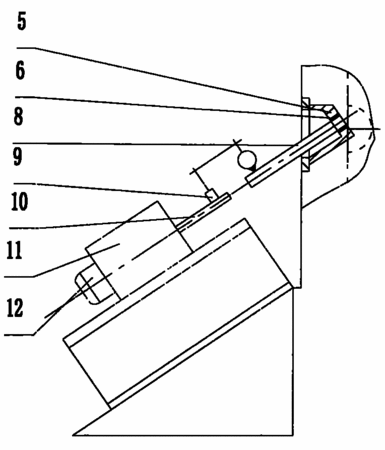

摘要:本发明公开了一种气缸体斜油孔的加工方法及对准系统。该方法包括:基于气缸体标准件调整油孔模板的位置;根据油孔模板的位置,调整主轴箱设置,使主轴箱上主轴的回转轴线中心线与油孔模板上对应导套的内孔中心线同轴;主轴箱的刀具,沿主轴的回转轴线中心线方向加工气缸体斜油孔;加工完成后,刀具在退出过程中,电动机停止转动,刀具在停止状态下退回原位。气缸体斜油孔加工对准系统为实现上述方法的装置。本发明针对深孔钻削技术中刀具容易损坏,加工精度不高的缺陷,具有操作便利、定位准确的优点,可以降低刀具损坏的概率,提高产品的精度和质量稳定性。
- 专利类型发明专利
- 申请人广西玉柴机器股份有限公司;
- 发明人黄世勇;黎福兆;曾仲宇;方史林;
- 地址537005广西壮族自治区玉林市天桥西路88号
- 申请号CN200810129939.2
- 申请时间2008年07月24日
- 申请公布号CN101633052A
- 申请公布时间2010年01月27日
- 分类号B23B41/00(2006.01)I;B23B47/00(2006.01)I;B23B47/28(2006.01)I;B23Q17/00(2006.01)I;
