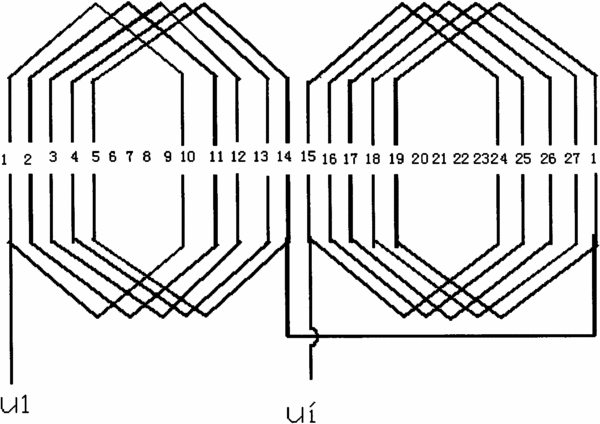

摘要：一种船用无刷三相同步发电机分数槽绕组，其特征是将定子槽数108槽、极数8极、相数3相，并联支路数为4，线圈节距为11，每相每支路有9个等匝线圈串联而成的传统分数槽绕组，分成4个循环，每个循环为27槽2极3相，并联支路数为1，每相每条支路绕组由10个线圈串联而成，线圈节距都为9。本发明的技术效果是：1、感应电势中无3次及3的倍数次谐波；5、7……奇数次谐波含量小；2、磁势中不含次谐波，偶次谐波小；3、绕组端部短，漏抗小；4、绕组可以星型接法，也可以三角形接法；5、相电压波形畸变率小于5％；6、可以带大于25％的不对称负载；7、可以带30％～60％的非线性负载。
- 专利类型发明专利
- 申请人泰豪科技股份有限公司;
- 发明人林政安;
- 地址330000 江西省南昌市高新开发区高新大道泰豪大厦
- 申请号CN200910115721.6
- 申请时间2009年07月21日
- 申请公布号CN101610011B
- 申请公布时间2011年06月08日
- 分类号H02K3/12(2006.01)I;
