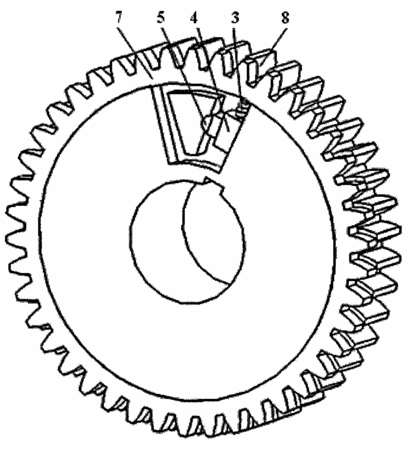

摘要：一种自动消除齿侧间隙机构，包括滑块、摆块、弹簧、弹簧座及分别设置在同轴线错位安装的固定齿轮和活动齿轮轮辐上的承载面I和承载面II；滑块底面与设置在固定齿轮轮辐上的承载面I形成移动副；摆块的基座底面与滑块顶面(斜面)形成移动副；摆块的摆头部分位于活动齿轮轮辐上的圆弧形凹槽中，与承载面II形成转动副；弹簧座安装在固定齿轮的轮辐上，其中心线平行于设置在固定齿轮轮辐上的承载面I，弹簧的一端安装在弹簧座上，其另一端与滑块的侧面接触。此种自动消除齿侧间隙机构不仅承载能力大、可靠性高，而且结构简单、便于加工制造。
- 专利类型发明专利
- 申请人西华大学;
- 发明人王进戈;柳在鑫;张均富;邓星桥;吴江;王强;向中凡;
- 地址610039四川省成都市金牛区土桥金周路999号
- 申请号CN200910059914.4
- 申请时间2009年07月06日
- 申请公布号CN101598212A
- 申请公布时间2009年12月09日
- 分类号F16H55/18(2006.01)I;
