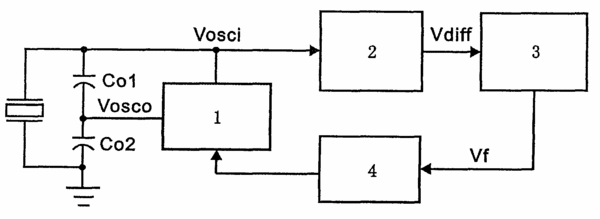

摘要：本发明涉及一种CMOS电流自动控制Colpittis晶体振荡器，包括振荡电路、幅度检测电路、自动增益控制电路、电流源和电平检测单元；其中电流源为振荡电路提供偏置电流，振荡电路产生振荡信号，送到幅度检测电路进行幅度检测，检测的输出送到自动增益控制电路进行增益调节，调节后的输出反馈到电流源以调整偏置电流，偏置电流的增减改变振荡幅度，而幅度的改变经过检测和增益调节调整偏置电流；振荡电路的振荡信号还送到电平检测单元，电平检测单元的输出信号控制电流源和自动增益控制电路的开启和关断。本发明能够使振荡电路快速建立振荡，振荡产生后利用反馈回路快速调整偏置，使振荡电路稳定在维持振荡的最小电流状态。
- 专利类型发明专利
- 申请人美芯集成电路（深圳）有限公司;
- 发明人王澜;袁远;
- 地址518057广东省深圳市南山区高新科技园科技中二路软件园一期四栋516室
- 申请号CN200810216346.X
- 申请时间2008年09月27日
- 申请公布号CN101552592A
- 申请公布时间2009年10月07日
- 分类号H03B5/38(2006.01)I;H03G3/30(2006.01)I;
