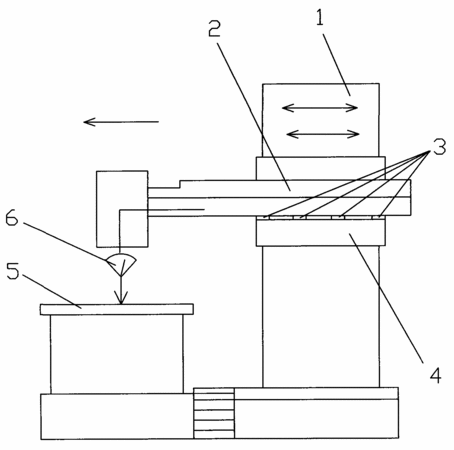

摘要:本发明涉及一种滑枕的装配方法,特别是一种多功能精密镗铣床滑枕装配方法。其特征在于:包括如下步骤:a、检测滑枕相对于滑架移动时由于自重所产生的变形量;b、根据上述步骤所检测的变形量加工滑枕与滑架之间的调整垫,使调整垫上面为倾斜面;c、将调整垫安装于滑架上,使调整垫上面的倾斜面与滑枕底部的磨擦面相接触。本发明的多功能精密镗铣床滑枕装配方法,由于在滑枕底面有倾斜面的调整垫,滑枕向外滑动时,如果忽略滑枕自重变形,滑枕滑动的轨迹应为随着滑枕滑动距离的增大逐渐向上变化,但事实上有滑枕自重变形的影响,随着滑枕滑动距离的增大逐渐向上变化的量刚好抵消了自重变形量,提高了设备的加工精度。
- 专利类型发明专利
- 申请人大连机床集团有限责任公司;
- 发明人孙德明;郑在飞;朱普元;董欣胜;黄晓严;
- 地址116000 辽宁省大连市双D港辽河东路100号
- 申请号CN200910011049.6
- 申请时间2009年04月07日
- 申请公布号CN101524814B
- 申请公布时间2011年04月20日
- 分类号B23Q1/01(2006.01)I;B23B39/02(2006.01)I;
