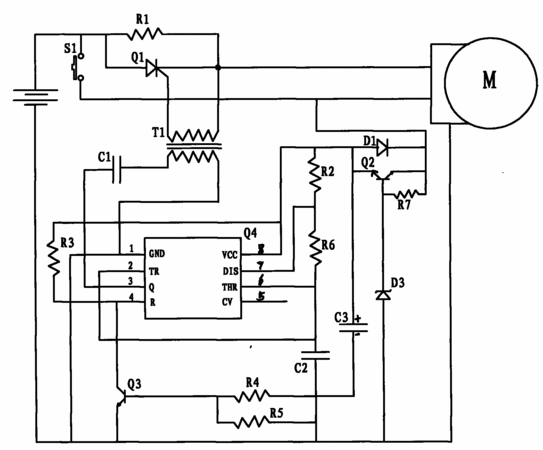

摘要：本发明公开了一种直流启动电动机缓启动控制电路，包括蓄电池，所述蓄电池分别通过齿轮控制输入电路及启动输入电路连接直流启动电动机M，所述启动输入电路上设置有控制开关S1，其特征是：所述齿轮控制输入电路上设置有并联的电阻R1和可控硅Q1，所述可控硅Q1连接延时控制电路，所述延时控制电路电压输入端连接在启动输入电路上。本发明使直流启动电动机的齿轮转速有一个由慢到快的递增过程，防止齿轮初始转速过快而受到损害，避免不必要的损失。本发明构思巧妙，结构简单，造价低廉，有效解决了直流启动电动机启动过程传动齿轮转速过快的技术问题，延长了直流启动电动机的使用寿命。
- 专利类型发明专利
- 申请人山东精久科技有限公司;
- 发明人苏玉明;张振凡;李贤杰;雷勇;王玉;樊庆华;
- 地址250002 山东省济南市英雄山路167号
- 申请号CN200910014178.0
- 申请时间2009年02月24日
- 申请公布号CN101499749B
- 申请公布时间2012年05月30日
- 分类号H02P1/02(2006.01)I;H02P1/18(2006.01)I;G05F1/46(2006.01)I;
