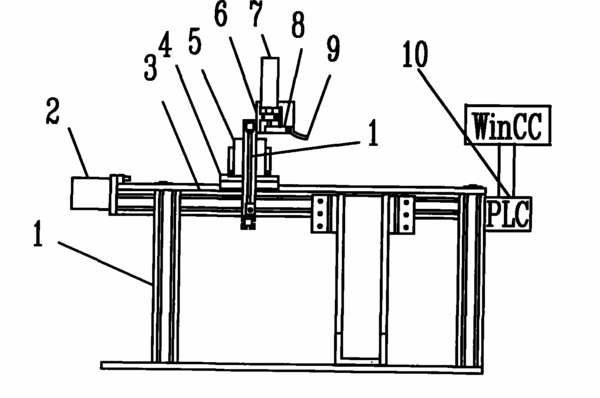

摘要：本发明是一种测量移动工件的高度和直径的测量系统，它是由装在铝型材支架上的匀速移动装置、高度测量机构、直径测量机构和微型可编程控制器PLC构成。匀速移动装置、高度测量机构和直径测量机构都通过现场总线和可编程控制器PLC电连接。微型可编程控制器PLC与上层控制系统WinCC的界面相接。本发明的优点是提供了一种用于在线测量工件高度和直径的测量系统，特别是该系统的机械结构和控制系统方案。该测量系统具有制作工艺简单、制造成本低，测量准确、自动化程度高、调节起来容易、体积小，运输及携带方便等优点。
- 专利类型发明专利
- 申请人合肥工业大学;南京有志教学电子仪器有限公司;
- 发明人韩江;余道洋;郑有志;陈长琦;夏链;朱仁胜;芮建美;
- 地址230009 安徽省合肥市屯溪路193号
- 申请号CN200810244346.0
- 申请时间2008年11月27日
- 申请公布号CN101482388B
- 申请公布时间2011年07月20日
- 分类号G01B7/04(2006.01)I;G01B11/10(2006.01)I;
