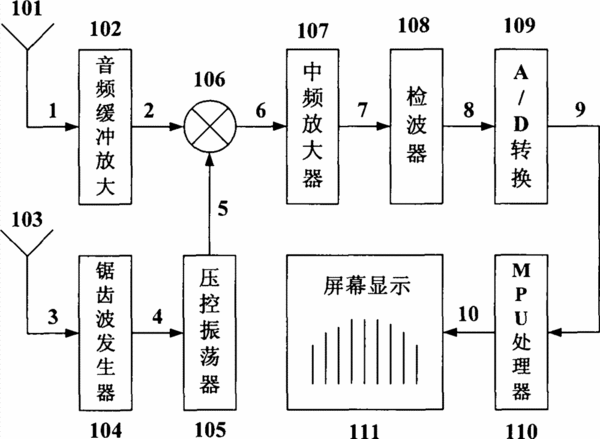

摘要：本发明公开了一种在电视机屏幕上进行伴音频谱显示的实现方法及装置，其主要技术方案包括：扫频信号产生步骤，该步骤用于产生一个不断按场扫描周期线性变化的扫频信号；混频步骤，该步骤用于将伴音信号与所述扫频信号进行混频，产生一个差拍信号；中频放大、检波步骤，该步骤用于对所述差拍信号进行选频放大、检波处理，得到一个脉冲信号；视频信号产生步骤，该步骤用于对中频放大、检波步骤产生的所述脉冲信号进行处理，得到能够表征所述脉冲信号的相位及电压幅度的视频信号；屏幕显示步骤，该步骤用于利用所述视频信号在电视机屏幕上进行伴音频谱显示。本发明实施简便，所述视频信号产生步骤使用的微处理器可以采用电视机自带的微处理器。
- 专利类型发明专利
- 申请人康佳集团股份有限公司;
- 发明人陶显芳;
- 地址518053 广东省深圳市深圳特区华侨城
- 申请号CN200810187256.2
- 申请时间2008年12月19日
- 申请公布号CN101442632B
- 申请公布时间2014年02月12日
- 分类号H04N5/445(2011.01)I;H04N5/60(2006.01)I;
