    一种干式变压器相间隔板结构

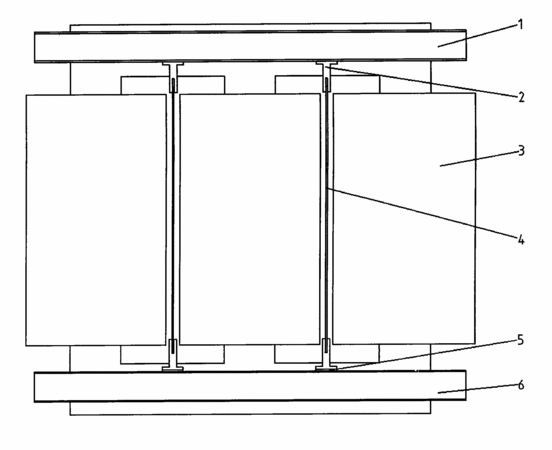

      摘要:本发明涉及一种干式变压器相间隔板结构,其特征是:在变压器上夹件(1)和下夹件(6)上用绝缘紧固件安装绝缘支架(2),相间隔板(4)用绝缘紧固件安装在绝缘支架(2)上。绝缘支架(2)呈“T”字形,并且在“T”字形的垂直部分开卡槽,相间隔板(4)插入到绝缘支架(2)卡槽中。在绝缘支架(2)和夹件之间装有一块具有压缩性的绝缘胶板(5)。相间隔板(4)安装在两个相邻的高压线圈(3)之间。相间隔板(4)为绝缘板材。相间隔板使用绝缘板材加工。增强了电气绝缘性能,同时也能够缩小两相高压线圈之间的距离,减少铁芯硅钢片的用量,降低了成本,对高电压的变压器使用起来效果更加明显。
    • 专利类型发明专利
    • 申请人海南金盘电气有限公司;
    • 发明人陈伟;邓永艳;刘书华;董圣文;张绪俊;
    • 地址570216海南省海口市南海大道168号海口保税区7号厂房
    • 申请号CN200810210669.8
    • 申请时间2008年08月08日
    • 申请公布号CN101425371A
    • 申请公布时间2009年05月06日
    • 分类号H01F27/32(2006.01)I;H01F27/00(2006.01)I;H01F41/00(2006.01)I;
