    大功率射频功放模块1dB压缩点的自动化测试系统和方法

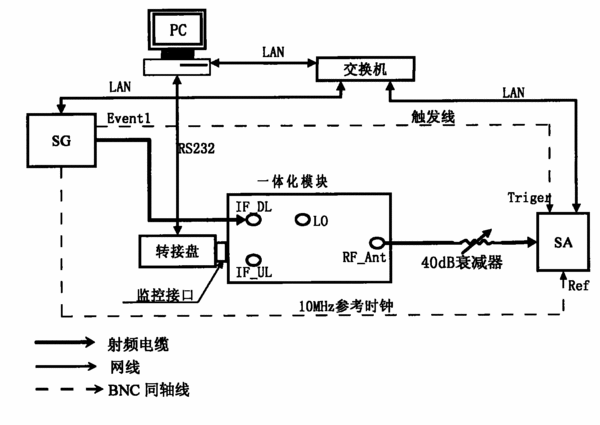

      摘要:本发明涉及一种大功率射频功放模块1dB压缩点的自动化测试系统和方法,其中,所述系统包括信号源、频谱仪、PC机、一个交换机、隔离器、衰减器、测试控制盘,信号源、频谱仪、PC机通过交换机构成局域网,信号源向待测功放模块提供输入功率信号,频谱仪获取待测功放模块的输出功率并上报PC机计算增益,同时PC机据此计算信号源下次的输出功率,在待测功放模块进入非线性工作区后,通过二分法的原理来搜索待测功放模块的1dB压缩点。本发明可实现对大功率功放模块的1dB压缩点的自动化侧试,即能避免对功放的损坏,同时大大提高了测试速度和进度,测试误差控制在0.1dB,每块功放模块的测试时间缩短到30秒钟。
    • 专利类型发明专利
    • 申请人武汉虹信通信技术有限责任公司;
    • 发明人王峰;程翔;冯战奎;
    • 地址430074湖北省武汉市东湖高新技术开发区东信路5号烽火科技4楼
    • 申请号CN200810224619.5
    • 申请时间2008年10月22日
    • 申请公布号CN101374027A
    • 申请公布时间2009年02月25日
    • 分类号H04B17/00(2006.01);H04Q7/34(2006.01);
