• 首页
  • 装备资讯
  • 热点专题
  • 人物访谈
  • 政府采购
  • 产品库
  • 求购库
  • 企业库
  • 品牌排行
  • 院校库
  • 案例·技术
  • 会展信息
  • 教育装备采购网首页 > 知识产权 > 专利 > CN101342591B

    粉末冶金含氮不锈钢零件的制备方法

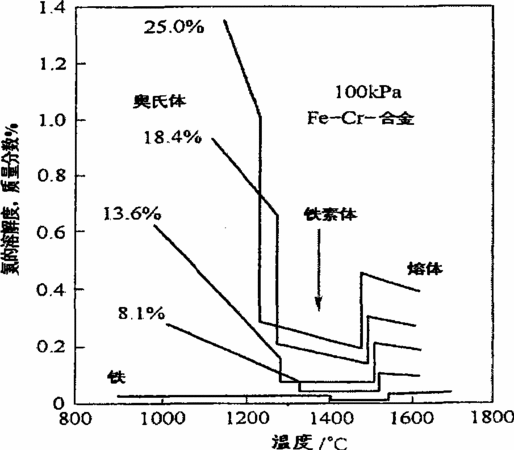

      摘要:本发明涉及一种粉末冶金含氮/高氮不锈钢零件的制备方法,包括以下步骤:原料准备、成型、脱脂处理和烧结等静压,其中:在烧结等静压时,升温速率为3-10℃/min,烧结气氛为纯氮气或氮气与氢气、氩气的混合气氛,其氮气压力/分压与该合金体系中氮的溶解度一致,烧结温度为1200-1450℃,保温时间为10-120min;致密度大于90-95%后,压力增加到3-10MPa,增压过程中氮气分压不变,以氩气和氢气分压,保温时间为60-240min;致密度大于99%后,降压并快速冷却。采用上述制备方法制得的零件氮含量可以控制到很高水平,成份组织均匀、密度高、韧性好、变形小、精度高、耐蚀性好。
    • 专利类型发明专利
    • 申请人安泰科技股份有限公司;
    • 发明人毕景维;贾成厂;匡星;徐自伟;曹丹;曹勇家;程东凯;钟海林;况春江;
    • 地址100081 北京市海淀区学院南路76号
    • 申请号CN200810119091.5
    • 申请时间2008年08月29日
    • 申请公布号CN101342591B
    • 申请公布时间2010年09月29日
    • 分类号B22F3/16(2006.01)I;
