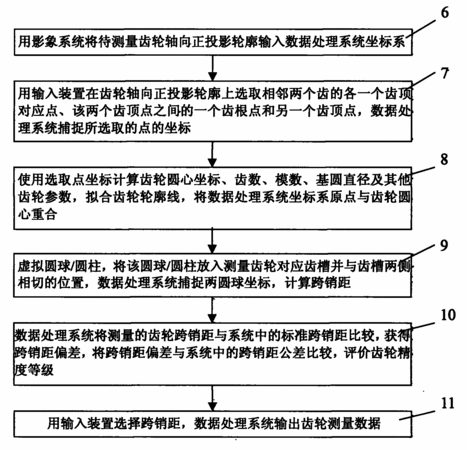

摘要：本发明公开了一种齿轮圆柱或球测量方法和系统，用于测量渐开线正齿轮，该系统预置实现该方法的软件并包括影像系统和数据处理系统，数据处理系统包括中央处理器、与中央处理器信号连接的输入装置、存储器、监视器和输出接口，影像系统与中央处理器信号连接；该方法包括用影像系统将齿轮轮廓输入数据处理系统坐标系，选取相邻两个齿顶对应点、该两点间的一个齿根点和另一个齿顶点，捕捉选取点坐标，计算齿轮圆心坐标、跨齿数及其他齿轮参数，拟合齿轮轮廓线，划基圆，将测量坐标系原点与齿轮圆心重合，虚拟跨销测量圆球测量跨销距；选取轮齿输出测量结果。本发明大大提高了齿轮测量精度和测量效率，使用简单方便。
- 专利类型发明专利
- 申请人深圳智泰精密仪器有限公司;
- 发明人魏自勇;张郭益;邹华东;禹晓丽;毛仁建;
- 地址518000广东省深圳市宝安区松岗镇沙浦村工业大道2号
- 申请号CN200710075803.3
- 申请时间2007年07月02日
- 申请公布号CN101339009A
- 申请公布时间2009年01月07日
- 分类号G01B11/25(2006.01);
