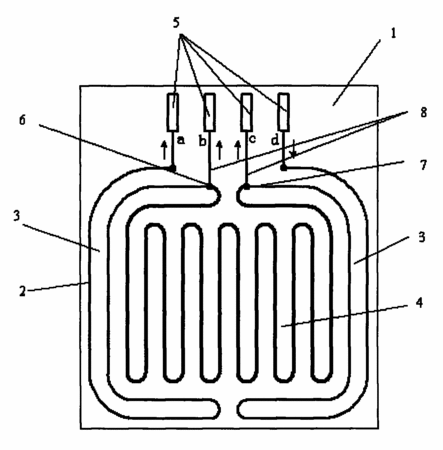

摘要：本发明涉及一种芯片式加热器件，其特征在于，它包括：一膜状基底，在所述膜状基底上设置有至少一根电热丝，上述电热丝通过平面拓扑结构设计，分成两个边缘区和一个被所述边缘区包围的中间有效区，在所述膜状基底上设置有至少四个电极，所述电热丝的两端分别连接一个所述电极，在上述加热丝的中间有效区与两个边缘区交界的位置各引出一根测试导线，两所述测试导线分别连接在另外两个所述电极上。本发明将被测试温度的电热丝围在边缘区的里面，有效地解决了电热丝的冷端测量问题，使测量精度十分精确。本发明结构简洁、测控精度高，它可以广泛用于生化分析、工业仪器等需要在小尺寸范围进行温度控制的领域。
- 专利类型发明专利
- 申请人博奥生物有限公司;清华大学;
- 发明人周骋;胡玉明;王春;董栋;李冠兴;杜桂彬;张荣;阳小勇;黄国亮;黄明贤;程京;
- 地址102206北京市昌平区生命科学园路18号
- 申请号CN200710098624.1
- 申请时间2007年04月23日
- 申请公布号CN101294854A
- 申请公布时间2008年10月29日
- 分类号G01K7/16(2006.01);
