    一种紧凑型高强度放电灯触发器及电路板

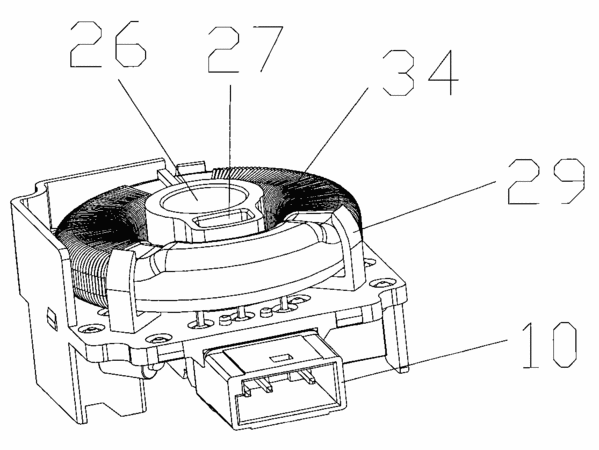

      摘要:本发明提供了一种屏蔽性能好、性能稳定的紧凑型高强度放电灯触发器及其配合使用的电路板。触发器脉冲变压器磁环(34)、电容器(17)、电阻(15)、电源插口(10)、触发器线圈(11)、触发器线圈(12)、放电管(16)、连接片(13)、触发二极管(14)分别与触发器电路板(9)电连接,触发器电路板(9)的外层由绝缘材料覆盖铸成,仅留有焊接触点;所述绝缘材料在电路板的两面形成若干隔离盒及壁体。本发明的有益效果是:通过对触发器进行紧凑型的结构设计,在满足触发器性能的前提下,最大限度地缩小了触发器的体积。
    • 专利类型发明专利
    • 申请人广东雪莱特光电科技股份有限公司;
    • 发明人杨正名;高光义;柴国生;
    • 地址528225 广东省佛山市南海区狮山科技工业园A区
    • 申请号CN200810028641.2
    • 申请时间2008年06月06日
    • 申请公布号CN101291559B
    • 申请公布时间2011年10月05日
    • 分类号H05B41/02(2006.01)I;H05B41/24(2006.01)I;
