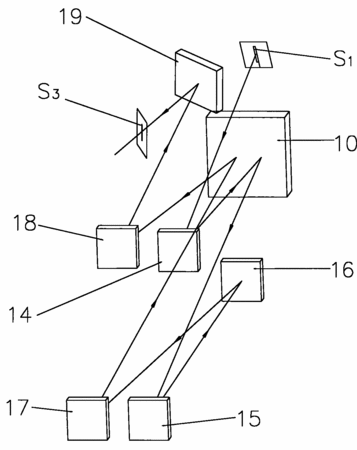

摘要：本发明提供了一种将组合光分散成光谱的单色仪，包括壳体、安装在壳体上的具有入射狭缝的入射板和具有出射狭缝的出射板以及安装在壳体内的光路系统。光路系统包括布置在光路上的一块光栅和若干块反射镜，其中光栅安装在旋转驱动机构上；从入射狭缝的入射光束通过若干块反射镜在所述光栅上至少进行两次衍射，最后级次衍射光束中的预定波长的单色光由出射狭缝输出。本发明与现有仪器相比，减少了一块光栅及其旋转驱动装置。在扫描过程中，无论旋转驱动装置怎样驱动光栅，在同一光栅上发生的多次衍射的光谱都是严格一致的，对于扫描系统的有效控制非常容易。即本发明减化了扫描控制过程；同时降低了加工和调试难度，可维护性强。
- 专利类型发明专利
- 申请人北京普析通用仪器有限责任公司;
- 发明人田禾;赵跃鹏;曹育联;李广霞;
- 地址101200 北京市平谷区平三路3号
- 申请号CN200810097214.X
- 申请时间2008年05月06日
- 申请公布号CN101275869B
- 申请公布时间2010年08月25日
- 分类号G01J3/18(2006.01)I;
