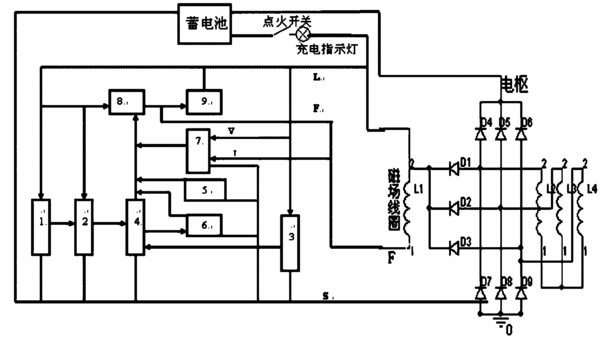

摘要:本发明公开了一种单片型汽车电子调节器电路,该电路包括:启动电路模块与电压基准电路模块、调整管模块连接,电压基准电路模块与误差放大电路模块连接,采样电路模块连接在励磁线圈的L端、F端之间,并与误差放大电路模块连接,误差放大电路模块与电压基准电路模块、采样电路模块、调整管模块连接,过热保护电路模块与调整管模块连接,电子开关电路模块与调整管模块、误差放大电路模块连接,调整管模块与励磁线圈的L端、F端、误差放大电路模块、续流二极管模块连接,续流二极管模块连接在励磁线圈的L端、F端之间,并与调整管模块连接。本发明具有体积小、电压波动范围小,抗反压能力强,温度系数小、可靠性高的优点。
- 专利类型发明专利
- 申请人贵州大学;
- 发明人傅兴华;杨发顺;徐科军;王义;周章渝;
- 地址550025贵州省贵阳市花溪区
- 申请号CN200810301417.6
- 申请时间2008年05月05日
- 申请公布号CN101267127A
- 申请公布时间2008年09月17日
- 分类号H02J7/16(2006.01);H02J7/24(2006.01);H02H7/20(2006.01);H02P9/30(2006.01);
