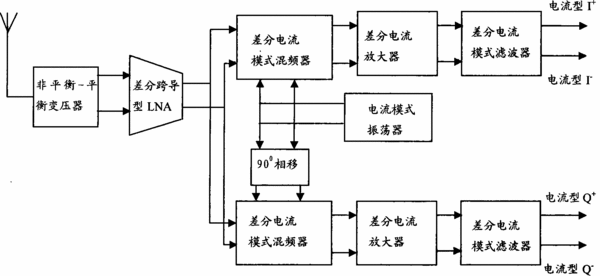

摘要：本发明为电流模式射频接收机前端，属于模拟集成电路领域。电路中非平衡-平衡变压器产生平衡式差分输出信号；差分跨导LNA经过低噪声放大，产生差分输出电流；差分式电流模式I/Q环型振荡器提供两路相互正交的差分式本振电流信号；LNA和振荡器的输出电流直接作为差分电流模式混频器的输入；差分式电流模式放大器提高电流信号增益；基于CMOS电流镜的差分式电流模式低通滤波器在正电源电压与地之间或正负电源电压之间只有一个MOS管。整体电路以电流信号为处理对象，电路内部节点电阻低，降低了电路的工作电压和功耗，克服了移动通信设备数-模混合单片集成系统中的前端射频电路与后端数字电路工作电压和功耗不一致这一瓶颈。
- 专利类型发明专利
- 申请人湖南大学;
- 发明人王春华;马铭磷;李仁发;杜超;杨昌勇;琚晶;
- 地址410082 湖南省长沙市岳麓区湖南大学
- 申请号CN200810030420.9
- 申请时间2008年01月03日
- 申请公布号CN101232293B
- 申请公布时间2012年06月27日
- 分类号H04B1/16(2006.01)I;H04B1/28(2006.01)I;H03D7/00(2006.01)I;
