视觉印刷机中单光轴检测的方法及机构

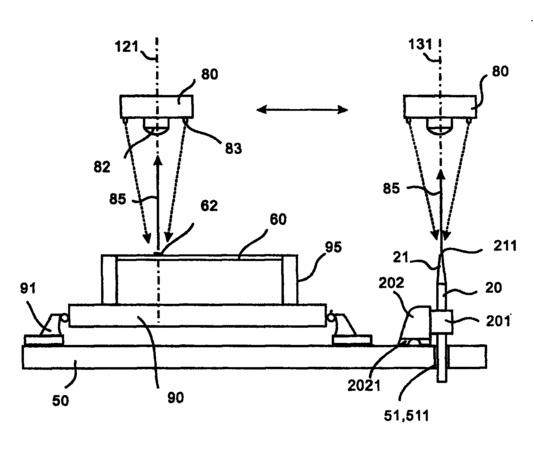

　　摘要：一种视觉印刷机中单光轴检测的方法和机构，包括：设置钢网定位组件以及钢网定位器，使钢网每次放置在钢网承载器上时，其钢网定位器的坐标与钢网定位组件的坐标都相同，在钢网被固定后，钢网定位组件缩回，光学装置读取钢网定位组件的坐标，并将此点的坐标数据输入计算机控制系统，并存储。由于钢网印刷区检测点距钢网定位器的距离是固定不变和是已知的，所以计算机控制系统算出钢网印刷区检测点的坐标。再检测PCB电路板检测点的坐标，并与已存储的坐标数据进行比对，进而实现钢网印刷区与PCB板的精确对正。上述结构的光学装置只有单个光学图像通道，因此本发明的机构制造成本降低，检测方法简便，操作也更加容易。

专利类型发明专利
申请人东莞市凯格精密机械有限公司;
发明人邱国良;
地址523000 广东省东莞市东城区光明大道永峰楼4楼
申请号CN200710073038.1
申请时间2007年01月25日
申请公布号CN101229711B
申请公布时间2010年06月02日
分类号B41F33/00(2006.01)I;B41F33/16(2006.01)I;B41F15/08(2006.01)I;B41F15/34(2006.01)I;H05K3/12(2006.01)I;H05K3/34(2006.01)I;H04N5/225(2006.01)I;
